3D打印的三轴陀飞轮

关注:5365人  发布时间: 2018-09-21 15:20:19

打印参数
  • 层高:0.2mm
  • 填充: 75%
  • 打印速度: 60mm/s
  • 支撑类型:  无
  • 打印时长: 10小时0分钟
模型介绍

“发条技师”是一款三轴陀飞轮擒纵机构的壁挂式动力雕塑,是世界上第一款3D打印多轴陀飞轮。该机制深受Vianney Halter精彩的“深空陀飞轮”腕表的启发,但适用于3D打印的规模和材料。

3轴陀飞轮在运动中看起来很漂亮,但它们是世界上最昂贵和最罕见的手表组件之一。包含它们的手表命令价格在数十万美元,并且生产量为单位数。有什么比3D打印更好的方法将这种机制带给大众?

现在你可以在你的墙上悬挂制表最稀有的擒纵机构!

发条技术由99个部分组成:34个印刷部件,8个滚珠轴承,3个金属轴,2个杠铃板,1米钓线和51个螺丝。

这里示出的模型被打印,使得每个轴是交替的颜色,以便于理解旋转轴。中央蓝色部分在白色笼内旋转,白色笼在蓝色U内旋转,蓝色U在白色碗内旋转。

请注意,这有点难以打印和组装,并且不是初学者项目。

打印设置

筏:

不重要

支撑:

层高:

0.2毫米

填充:

20%

我推荐使用双挤出打印机,即使这些部件不需要支撑。我在BuildTak构建表面的顶部使用以75%密度的Polymaker Polysupport打印的单层筏。这样可以形成牢固的床粘附力,同时仍然可以容易地移除大的扁平件。支撑层比构建层更脆,因此如果您在支撑筏上敲击凿子,则部件会立即弹出。如果支撑层仍然卡住,可以将其从床上剥离。

我使用这些设置根据打印机调整了所有公差。根据您的设置,可能的部件可能太紧或太松,因此我已经包含了整个组件的STP和solidworks模型。通过这种方式,您可以根据需要编辑任何更紧凑/更松散的部分。我建议你慢慢打印零件,这样你就可以测试它们的合适程度,而不是一次打印所有东西,并且没有任何特性。

打印以后

我建议的第一件事是熟悉瑞士杠杆擒纵机构的功能。没有必要完全理解陀飞轮或三重陀飞轮,但了解瑞士杠杆擒纵机构非常重要。这是最难组装的部分,我自己无法完全解释。如果您知道什么是冲击销,托盘叉,擒纵轮,螺丝平衡器和游丝(以及它们的工作原理)那么您可以跳过接下来的两个视频,但我建议您观看下面的两个擒纵视频,直到您完全理解为止。它还有助于在装配之前查看我在CAD中包含的装配文件,以便更好地了解这一点在该区域中如何组合在一起。

在打印之前,我还建议您观看下面的装配视频。它有点长,但让你很好地了解装配的复杂性。

好的,那么现在你了解杠杆式擒纵机构以及这个东西是如何组合在一起的?真棒!你买了下面列出的所有件吗?大!现在你必须打印你的零件。我建议你在组装时分阶段打印它们,这样你就不会得到许多超出公差的无用部件。如果您发现某些东西不合适,您可以在打印之前调整适合未来的部件。

打印时首先要确保您的部件全部打印平整。如果它们不是,请再次打印它们直到它们为止。很酷,现在回到下面的装配视频并将它们放在一起。如果它不起作用,请尝试根据我上传的STEP或Solidworks文件仔细检查所有部件是否正确组装。

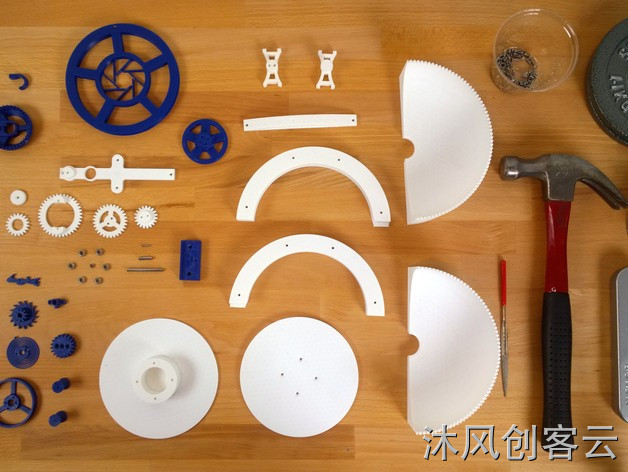

此照片显示应打印的方向部分。视频中将进一步详细介绍某些部分。

1949年汉米尔顿钟表公司的视频很棒(在很多层面,但重要部分从3分钟开始,到12分钟左右结束)。关于发条盒弹簧动力有很多东西在这里不重要,但了解摆轮/擒纵轮/前叉相互作用非常重要。

这个视频没有前一个视频的复古风格,但它很好地突出了擒纵机构的重要部分。

我是如何设计的

这是在Solidworks 2016中设计的,经过花了几个小时在线观看3轴陀飞轮的视频和图像。这实际上是我见过的第一个(也是迄今为止唯一的)3轴陀飞轮。

必需的零件和工具

零件清单

  • 3D打印材料(任何颜色都可以使用)

  • 3D打印支撑材料(可选,但建议轻松拆除大型扁平部件)

  • 4mm轴(需要切成43mm和16mm)

  • 2mm轴(需要切成10mm)

  • 4mm轴承

  • 2mm轴承

  • M2.5x8螺丝

  • 2.5磅杠铃板 2X(或重量为5磅的任何东西)

  • 钓鱼线(或任何可容纳5磅的绳子)

  • 邦迪液态焊接胶水笔(或其他精确的UV硬化胶)

工具列表

  • 3D打印机一台,能够打印0.2mm层,0.4mm或更小的喷嘴和扁平部件。

  • 切割不锈钢轴(钢锯,车床等)

  • 打磨切割轴的边缘(文件,砂纸)的东西

  • 用于调整其中一个3D打印组件的小工具

  • 1.5毫米六角扳手

  • 一个锤子

  • 耐心; 并且优先了解3D打印(获得比较平整的部件),3D建模(如果需要为您的打印机调整公差)。在我的打印机上,我可以很好地获得适合的部件,但它不适用于每个人的打印机。如果打印件太紧或太松,则需要调整某些部件。
