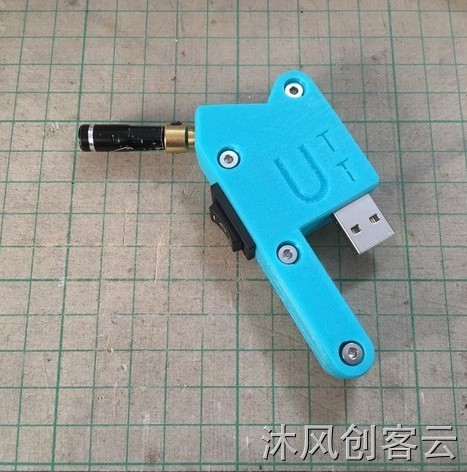

USB小工具 - 螺丝刀

关注:2153人  发布时间: 2018-09-26 11:18:04

打印参数
  • 层高:0.2mm
  • 填充: 20%
  • 打印速度: 60mm/s
  • 支撑类型:  无
  • 打印时长: 5小时30分钟
模型介绍


第1步:为什么要做这个?

当我整理房间时,我发现了很多旧的USB电池组

当我修理我的小工具时,我需要拧入和拧出数十个螺丝,但我不希望普通电动螺丝刀的高扭矩会损坏小螺丝。所以我想制作一把小螺丝刀来帮我拧紧工作。


第2步:准备

USB电池组

不用买新的,只需找些旧的充电宝之类的就可以。

可互换的螺丝刀套装


USB Type A公分板

获得USB电源。

N20微型金属减速电机

1:298齿轮,3mm或4mm D形轴。

轴联轴器

尺寸取决于螺丝刀组适配器和电机轴。

6英尺3档文件船舶开关

用于切换电机旋转方向。

螺丝

2个M3 x 6 mm螺钉,用于固定USB分线板; 6个M3 x 8毫米螺钉,用于组装外壳。


第3步:3D打印案例

只需打印两面a和b,使用3D打印机默认正常或低质量设置就足够了。


第4步:切断螺丝刀适配器

切断螺丝刀适配器并将其连接到车轴联轴器。


第5步:连接电机

将车轴联轴器的另一侧连接到电机。

第6步:焊接工作


1.将USB电源连接到船舶开关中间支脚

2.交叉连接船舶开关的左右侧脚,制成电机方向控制电路

3.将电机连接到船舶开关右侧脚

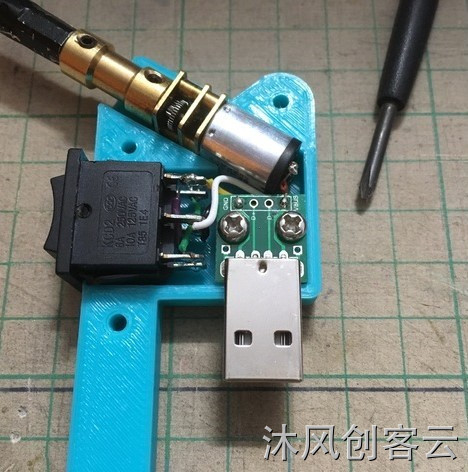

第7步:装配组件

将电动机和船用开关放入壳体侧a。

使用2个M3 x 6 mm螺钉拧入USB分线板。

第8步:装配案例

将箱子侧b放在a侧。

拧入4个M3 x 8毫米螺钉。

第9步:插上USB电源

你可以:

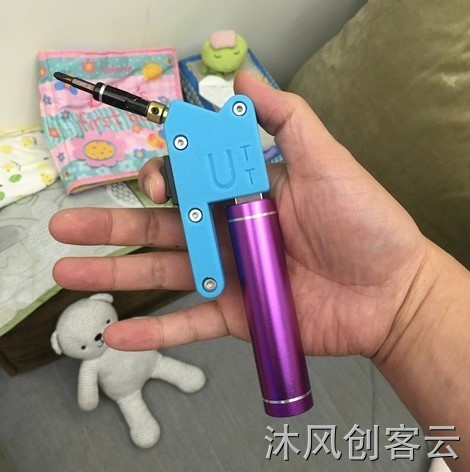

1.将小螺丝刀直接连接到USB电池组。

2.如果电池太大,您可以使用USB扩展连接。

3.如果您没有电池组,可以将其连接到USB电源适配器

第10步:维修快乐!
