驱赶鹿的喷泉装置

关注:1975人  发布时间: 2018-10-10 09:47:14

打印参数
  • 层高:0.2mm
  • 填充: 100%
  • 打印速度: 60mm/s
  • 支撑类型:  无
  • 打印时长: 10小时0分钟
模型介绍

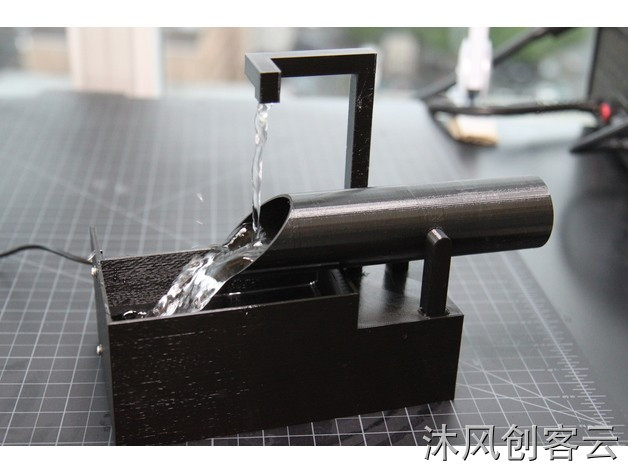

操作的基本原理很简单:主管在铰链下方加重,铰链上方的是空心。虽然顶部比底部长,但当它空着时它的重量仍然低于底部,因此管子是直立的。当管的顶部充满水时,它的最终重量超过底部,从而破坏了平衡,就会翻倒。水溢出,管恢复直立状态,循环再次开始。

我的设计在管子下方有一个水箱,可容纳一杯(1/4升)水和一个小水泵,可将水循环回到水管中。

注意:

主管必须打印得几乎是实心的(例如70%填充)。这是必需的,因为管的底部用作配重。如果用空心或稀疏的填充物打印,做出来可能无法使用。

其余部件可以标准填充物印刷,例如20%。

需要的部件

你需要5个额外的部件来组装喷泉。

水泵: Bluewo超静音迷你4.8W DC12V微型无刷水油泵潜水器

大约10英寸(25厘米)的外径为7/16英寸(11毫米)的乙烯基管

2个M3x12mm螺钉,2个M3螺母和4个M3垫圈。

硅酮密封胶。

直流电源的范围约为3.3V至5V DC。

部件

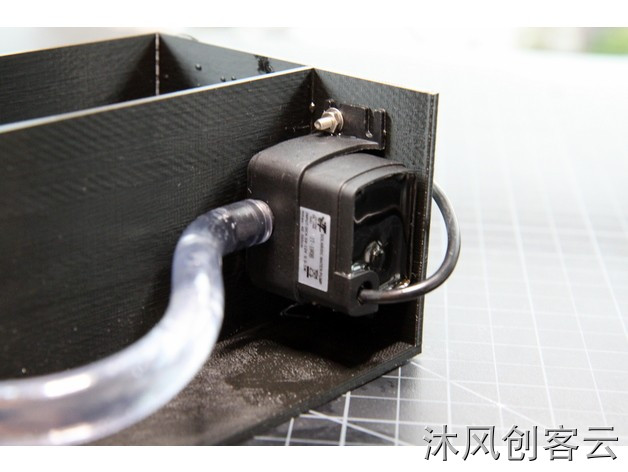

将泵的安装支架放在泵上。

在泵的入口外侧周围涂抹硅酮密封剂 - 即泵的一部分将通过水箱侧面的孔。在将端口放入储液器之前将密封剂放在端口上可以获得更好的密封效果,因为在泵安装到位后很难接触到所有的小裂缝。

将泵推入油箱。这需要一些力量; 为了减少泄漏,我试图使它紧密贴合。

将M3x12mm螺钉穿过底座外侧并穿过泵安装支架。用M3螺母拧紧。确保螺钉头和塑料底座之间以及螺母和泵支架之间有M3垫圈。

  1. 在水箱内部的泵入口处放置更多密封剂,以防止水从孔中漏出。

  2. 将一段乙烯管切成约10英寸(25厘米)。将管的一端推入入口孔内约1.5英寸(3.5厘米),以确保其安全。(安装泵时,入口孔位于底座的同一侧;参见照片。)。

  3. 在乙烯基管进入入口孔的地方涂抹密封剂。

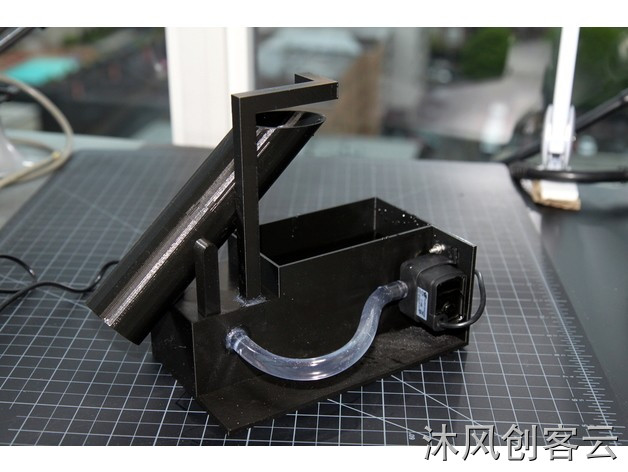

  4. 将方形水提升管放在底座顶部(见照片),并在提升管底部进入底座的地方铺上密封胶。

  5. 等待密封胶固化。密封胶的说明将告诉您等待多长时间,可能在24到72小时之间。

  6. 将乙烯基水管的另一端连接到泵上带倒钩的出口。

  7. 将两个支撑支柱放在大管的侧铰链孔中,并将支柱放在底座中。

  8. 切断电源适配器的末端并剥去电线并将它们连接到泵上。泵的蓝线是正极,棕色是负极。

  9. 用水填充水箱并插入泵!
