易于制作的磁悬浮

关注:1537人  发布时间: 2018-10-19 09:25:50

打印参数
  • 层高:0.2mm
  • 填充: 100%
  • 打印速度: 50mm/s
  • 支撑类型:  无
  • 打印时长: 5小时0分钟
模型介绍

第1步:材料



MOSFET IRFZ44N N通道
霍尔效应传感器A3144单极
4x AA电池座
钕环磁铁9.5x1.5mm(任何小强磁铁都可以)
磁铁线AWG 30 (又名搪瓷丝)
螺丝4x15mm
1K电阻(棕色,黑色,红色)
25个连接点迷你面包板

下载3D模型的链接://ck.mfcad.com/model/s139958.html

第2步:线圈





将较小的线轴架放在较大的线轴架内,并在顶部添加螺钉。

用一些厚厚的书和一支铅笔为线轴做一个支架,这样方便缠绕,还能防止电线扭结。

将电线穿过最靠近中心的小孔,然后将电线缠绕在线轴上。

完成缠绕后,剪断电线,最好留下一段,然后在小外孔循环的再缠绕两次。

第3步:面包板电路



我设计了这个部件,所以全程不需要电子经验,不需要焊接这一步。按照图片上插接元件即可
线圈导线有一个漆的涂层,你需要刮掉两端。注意组件的方向,不要插反。确保所有电子元件都牢固的插接在面包板上。

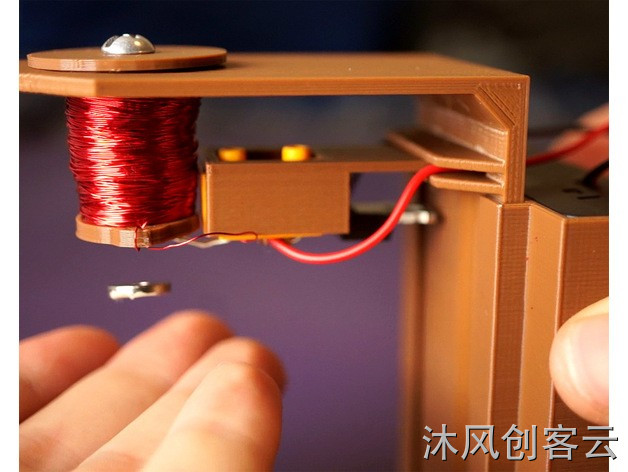

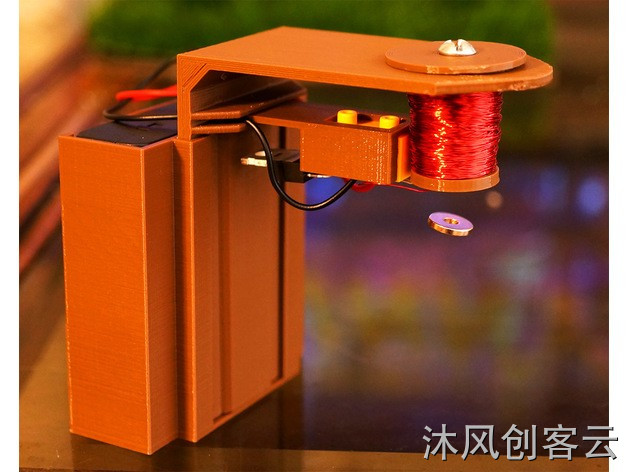

第4步:让它漂浮!



接下来就可以验证结果了!特别令人激动。

注意:小心,不要将其置于无人看管状态或者长时间使用,因为线圈确实变热了。一定要保证安全,玩得开心!
