开源RC迷你F1赛车

关注:1978人  发布时间: 2018-10-31 10:18:58

打印参数
  • 层高:0.2mm
  • 填充: 80%
  • 打印速度: 50mm/s
  • 支撑类型:  无
  • 打印时长: 15小时0分钟
模型介绍

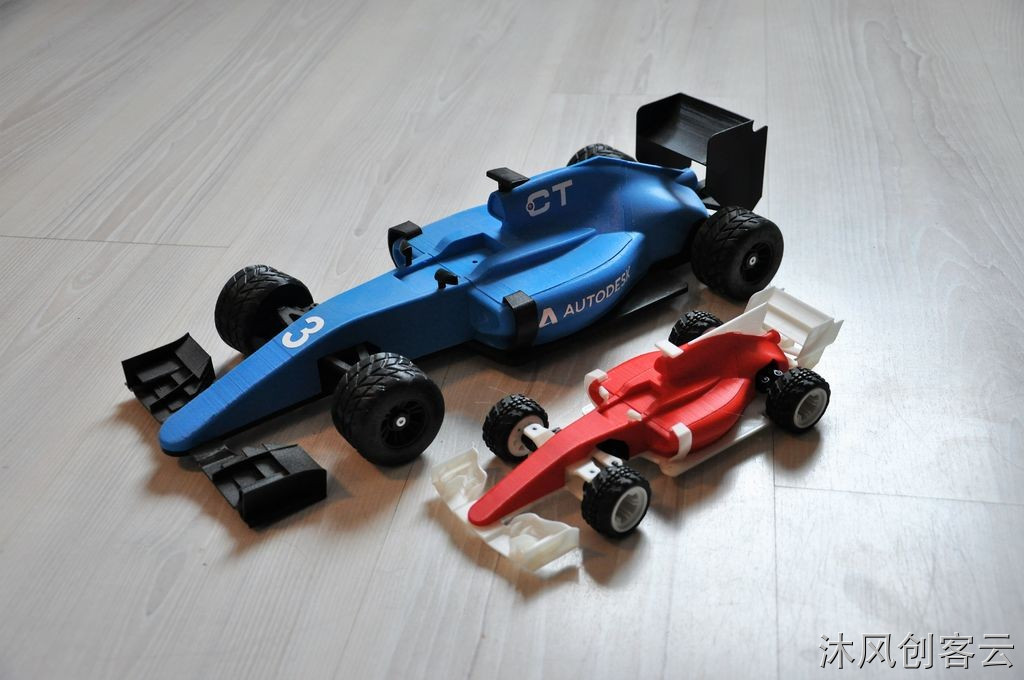

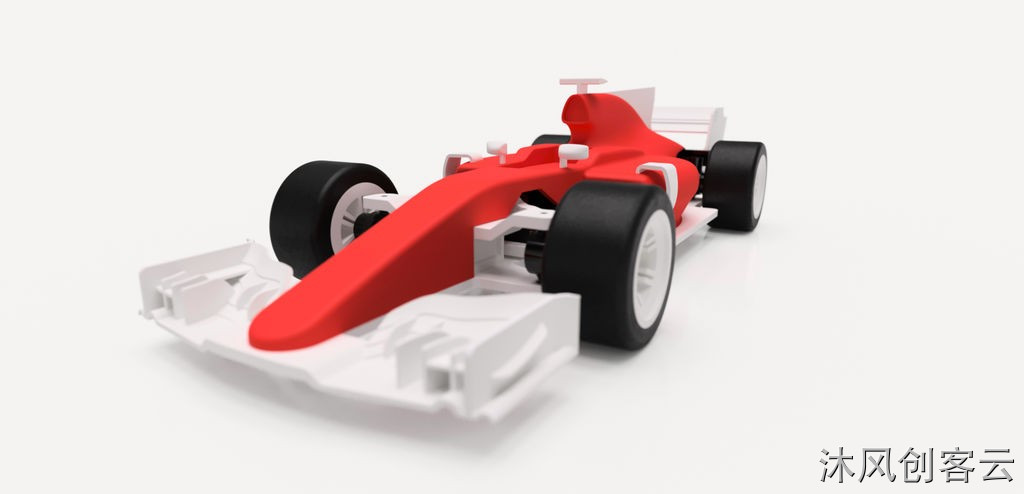

简介:OpenRC F1 Car - Mini


这是一个基于商店购买零件的玩具车3D打印项目的混音。它功能齐全,我的版本运行完美。话虽如此,这款3D打印玩具可能适用于您,也可能不适合您,您的打印机或购买的部件可能会有所不同。这个项目的制作是因为它既有趣又充满挑战,我还有一辆额外的遥控车。

第1步:打印部件


打印文件直接从创客云下载即可。

第2步:所需工具

小十字螺丝刀

钳子

刻刀

胶水

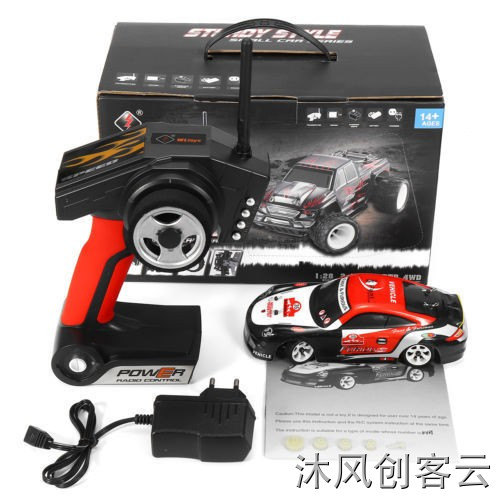

第3步:分解买来的玩具车







拆解过程中,最好记录零件的位置。
另一方面,在拆解时,弄清楚你需要什么组件,但是我只需要那辆车的部分零件。

第4步:装配概述



爆炸视图的所有部分

第5步:底盘和发动机





打印的底盘

发动机

2个螺钉(安装在原车上的发动机)


第6步:后驱动器





后驱动

4个螺丝

大齿轮

第7步:转向



2个轮辋

2个轮辋螺母

2个转向轮毂(带轴承的转向轮毂)

2转向轴(带O形圈的金属轴。拆下O形圈,以便能够拆下不必要的连杆)

6个螺丝

长转向连杆

转向连杆短

转向块

伺服

面前

安装步骤:

用轮辋螺母装配轮辋,轴,转向轮毂。

不要太紧,他们需要自由旋转

伺服带短转向连杆

添加转向块

长转向链接

用4个螺丝固定在Chassi上

添加带链接的伺服(确保它现在可以自由移动

使用2个螺丝将前部添加到chassi

第8步:轮辋和控制器





2轮辋

2个轮辋螺母

控制器卡

为了能够安装所有组件,需要将卡从塑料外壳中取出。

装配轮辋

如图所示连接电缆

弯曲电缆引脚作为图像。这是为了避免齿轮撕裂电缆。

连接电机电缆

第9步:中后部



1个大头螺钉(第一个图像的右下角)

5个螺丝

如图所示,在中间部分预拧2个螺钉

使用3个螺钉(背面最大的螺钉)将后部添加到chassi

使用2个预装螺钉将中间部件连接到前部

在后部和中部之间添加最后一个螺钉

第10步:后翼和灯

翅膀

2个大头螺钉

将翼连接到chassi

可选,将光线粘贴在图像显示的位置

附在翼上

注意,胶水的原因是因为我忘记了灯光直到最后并且没有很好的方法来解决它

第11步:顶部



刻刀

将它们粘在一起。

第12步:后视镜



后视镜右

后视镜左

刻刀

将它们粘在一起。

第13步:前翼



前翼

1个螺钉

第14步:最后一步 - 轮胎,鲨鱼鳍,夹钳



轮胎


左夹子

连接电池,就可以测试啦!
