指南车模型

关注:1975人  发布时间: 2018-11-02 09:29:49

打印参数
  • 层高:0.2mm
  • 填充: 50%
  • 打印速度: 50mm/s
  • 支撑类型:  无
  • 打印时长: 10小时40分钟

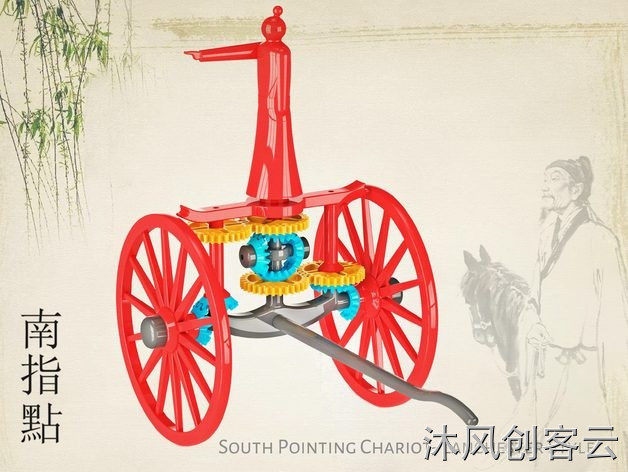

模型介绍

有历史典籍显示三国时马钧是第一个成功地制造指南车的人。从三国时开始,历代史书几乎都有指南车的记载,但是都比较简略。直至宋代才有完整的资料,《宋史》中较详细地记载了它的内部结构。

第1步:零件

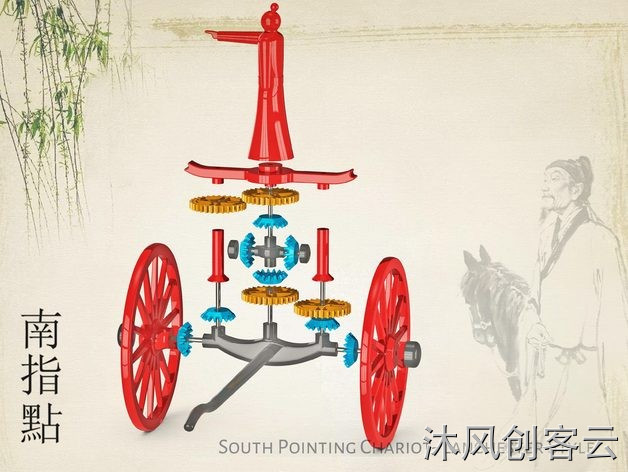

一台3D打印机

2根5毫米x 100毫米不锈钢轴。

用于轴承垫片的1/4“黄铜材料。

14个密封球轴承,625zz。

6个带固定螺钉的5 mm套环。

2 个M5 x0.8   40 mm长的轴用螺栓。

1-1 / 2“宽x 1/4”厚的棒材用于配重(可选)。

2个轮胎宽度为1/4“的橡皮筋(可选)。

第2步:组装





我使用PLA打印部件,直齿轮需要稍微打磨一下,因为热的PLA在打印齿轮底部时,它接触打印机床,会有些溢出。斜齿轮很好,不需要额外的清理。

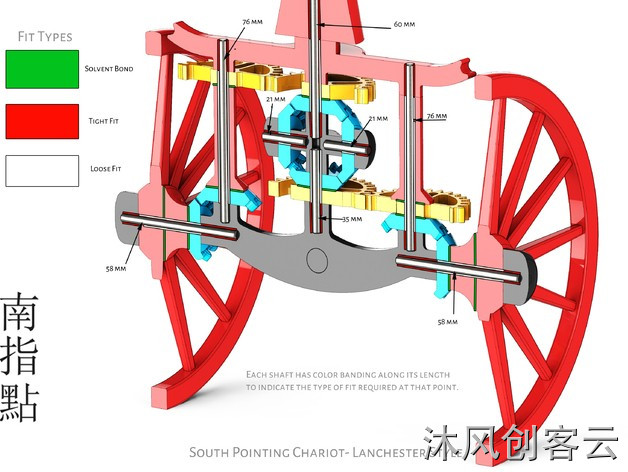

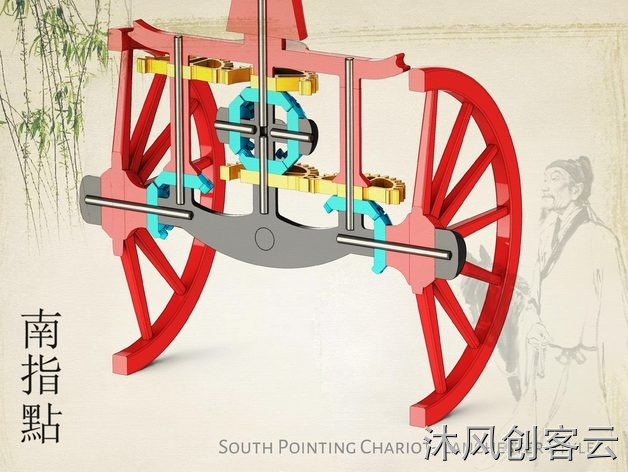

每个车轮法兰上安装了两个轴承以支撑车轮。轴为5 mm x 40 mm的螺栓。我使用了垫圈来调整锥齿轮的间隙,使它们啮合但不会重合。

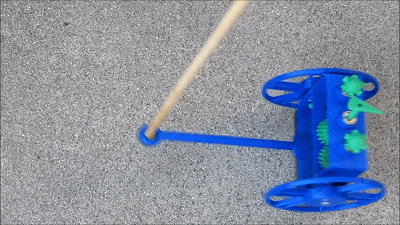

我在战车底盘下面增加了配重,以平衡整车重量,使得战车不需要支撑以保持直立在2个轮子上。这也有助于保持车轮与地面接触。

第3步:结论

制作完成记得分享成果哦~
