旋转小桌模型

关注:1670人  发布时间: 2018-12-13 11:26:55

打印参数
  • 层高:0.2mm
  • 填充: 30%
  • 打印速度: 50mm/s
  • 支撑类型:  仅从底板
  • 打印时长: 6小时31分钟
模型介绍

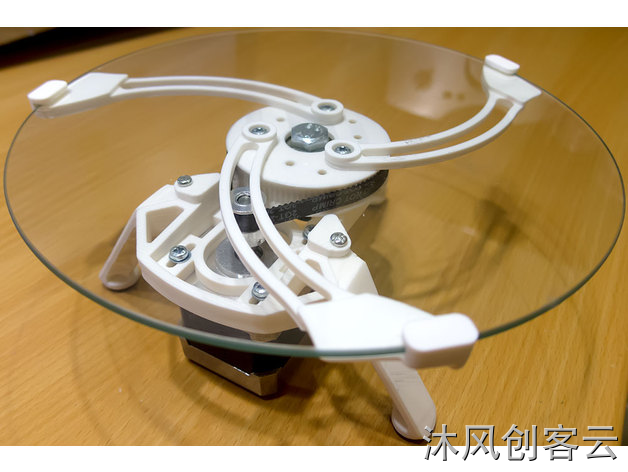

旋转小桌制作



这是一个组装之后可以随电机旋转的小圆桌,这是一个非常有趣的DIY,作为展示台使用很有新意。

它的支撑腿是可以折叠的,玻璃桌面也可以轻松取下。所以你可以使用完后的很轻松的收起来,不会占用很大空间

如何才能拥有一个?3D打印机来帮你!只需要打印出它的全部构件,自己动手组装,就可以轻松拥有它!

选择自己喜欢颜色的耗材,下载这个旋转小桌模型,然后利用软件和打印机来动手制作吧!

然后,充满期待地开始制作过程吧!

首先下载模型,这套模型一共有5个部件,为了保证质量,一件一件打印。

一、打印环节

需要打印的部件











【上图:打印好的各部分组件】

一共5件,打印效果挺不错,基本不需要做太多处理。下面就开始期待已久的组装环节,

二、组装环节

首先除了打印件我们还需一些采购:Nema17 42mm步进电机(每轮200步)小齿轮是3D打印机广泛使用的16齿铝GT2齿轮,

主齿轮是3D打印的90齿GT2。使用的皮带是200毫米(100齿)GT2。另外你需要一个608ZZ滚珠轴承,M8螺栓,M8螺母和M3螺母(尼龙螺母)。

桌面是用于Kossel 3D打印机的D180圆形玻璃



【上图:支架装配

使用M3螺栓、螺母把支腿上紧在主架体上



【上图:组装完的支架三根支腿可折叠





【上图:大齿轮安装轴承

608ZZ滚珠轴承安装在打印的大齿轮内部



【上图:步进电机安装

用螺钉把42步进电机安装在支架上





【上图:安装大齿轮

M8螺栓、螺母把大齿轮安装在支架上



【上图:皮带安装





【上图:小齿轮安装



【上图:玻璃桌面安装



至此整个安装过程就结束了,零件不多但是装配起来非常简洁大方,喜欢的同学试试吧。
