LED烈火角

关注:1357人  发布时间: 2018-09-21 14:53:51

打印参数
  • 层高:0.2mm
  • 填充: 100%
  • 打印速度: 60mm/s
  • 支撑类型:  仅从底板
  • 打印时长: 5小时0分钟
模型介绍

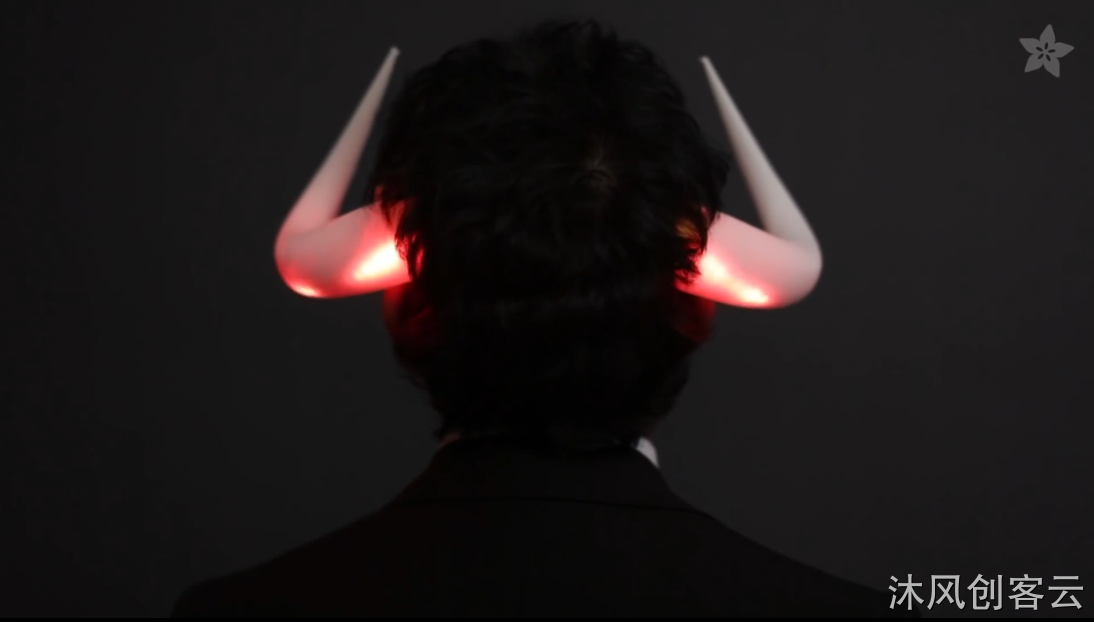

3D打印+角色扮演,完美的组合,才能创造伟大的东西!这些LED烈火角是3D打印的一个灵活的可穿戴设备,不会戳到的眼睛,你可以自由地做该做的事情。作为一个镂空的外壳,很容易在喇叭内安装一条LED或一圈LED,以制造史诗般的LED服装。我们有3种不同类型的喇叭,所以您可以选择符合您风格的号角。


本过程是为Gemma v2板编写的,但也可以使用Gemma M0Trinket M0Trinket Mini完成。我们推荐使用Gemma M0,因为它更易于使用,并且与现代计算机更兼容!

需要准备的零件

Gemma M0  Trinket M0  Trinket Mini    Gemma v2  - 我们建议使用  Gemma M0

5050四脚内置驱动IC 贴片LED灯珠

滑动开关

JST对插线

500mAh锂聚合物电池


工具与用品

焊铁 + 焊锡

绕线

半透明PLA耗材

3D打印机

热缩管



3D打印

半透明PLA耗材

针对打印进行了优化,每一个角都会被很好的打印出来。

Lorn Horns

这些烈火角的STL文件都包含了优化过的支撑结构。

切片设置


为了在打印时获得最佳质量,我们建议使用以下切片设置:

速度:45/50



挤出机温度:230°C

填充10%

支撑:开

去处支撑

使用一把锋利的剪刀切掉并移除支撑材料。您可以使用一把扁平钳子抓住支撑材料。

记得在用钳子拔出支架材料之前切割支撑材料,不要把角扯坏!


电路原理图


此图使用Gemma v2,但您也可以使用具有完全相同布线配置的Gemma M0

GEMMA + 2x NeoPixel 12 Ring

在此电路图中,两个12NeoPixel Rings连接到GEMMA第一个NeoPixel RingIN引脚连接到GEMMA上的D0引脚。第二个NeoPixelIN引脚链接到第一个NeoPixelOUT两个环都将共用PWRGND引脚。

此图使用Trinket Mini,但您也可以使用具有完全相同布线配置的Trinket M0

TRINKET + NeoPixel Strip

在此电路图中,您需要将JST母连接器焊接到Trinket的底部,其中正极+和负极端子暴露在外。

NeoPixel Strip IN
引脚连接到Trinket 上的D0NeoPixel Strip上的+ 5V引脚连接到Trinket上的3V / 5V引脚。条带上的GND引脚连接到Trinket 上的GND引脚。

请注意,引脚顺序可能与图表不同,因此请检查条形标记!


滑动开关适配器


通过使用钢丝钳切割正负电缆,将JST延长电缆缩短至约10mm长。使用金属丝划线器剥去正极和负极导线的末端。在剥离的末端涂上一点松香,然后涂上导线的尖端。在负极线上添加一根收缩管,并用第三个帮助手将它们固定在一起。

部件



通过将金属末端从带子上弯下来将喇叭连接到一副护目镜上。将金属片放在一边,然后从护目镜的一侧拆下带子。现在我们可以引导带穿过喇叭上的标签。



测量,切割并将NeoPixel Strip插入每个喇叭。放置条带,使LED朝向喇叭的前部。



使用一块双面泡沫胶带将TrinketGemma连接到喇叭内部。



使用另一块双面泡棉胶带将电池固定到喇叭的另一侧。



通过护目镜带定位滑动开关或在喇叭侧面切一个孔用于开关。

测试适合您的新LED消防喇叭。您可以轻松调整角的位置。

Arduino代码

确保下载NeoPixel库。下面是将改变NeoPixel条带/环的颜色的防火代码 - 将其复制到您的Adafruit Arduino IDE中,然后修改LED引脚和像素数,使其成为您自己的。请记住,要编程GEMMA / Trinket,您需要从GEMMA简介指南下载特殊的Adafruit版本的Arduino IDE

代码由Phillip Burgress开发。

代码见附件

CircuitPython代码


GEMMA M0  板可以运行  CircuitPython  - Arduino草图相比,这是一种不同的编程方法。事实上,  CircuitPython出厂预装GEMMA M0。如果您使用Arduino草图覆盖它,或者只是想学习设置和使用CircuitPython的基础知识,可以在Adafruit GEMMA M0指南中对此进行解释

这些指示特定于Gemma M0Trinket M0板。带有8AVR微控制器的原始GEMMA不运行CircuitPython ......对于这些电路板,请使用本指南“Arduino代码页面上的Arduino草图。

下面是CircuitPython代码,它与前一页显示的Arduino草图的工作方式类似(但不相同)。要使用此功能,请将GEMMA M0插入USB ...它应作为小型闪存驱动器显示在您的计算机   ...然后使用您选择的文本编辑器编辑文件“ main.py ”。选择并复制下面的代码并将其粘贴到该文件中,  完全替换其内容  (不要将其与旧代码的残留部分混合)。保存文件时,代码应该  几乎立即开始运行  (如果没有,请参阅本页底部的注释)。

如果GEMMA M0没有显示为驱动器,请按照上面的GEMMA M0指南链接为CircuitPython准备电路板。

此代码需要  neopixel.py  库。工厂新鲜的电路板已经安装好了。如果您刚刚使用CircuitPython重新加载电路板,请创建“lib”目录,然后  Github下载neopixel.py。已下载,文件见附件。
