3D打印闪烁LED拨号时钟

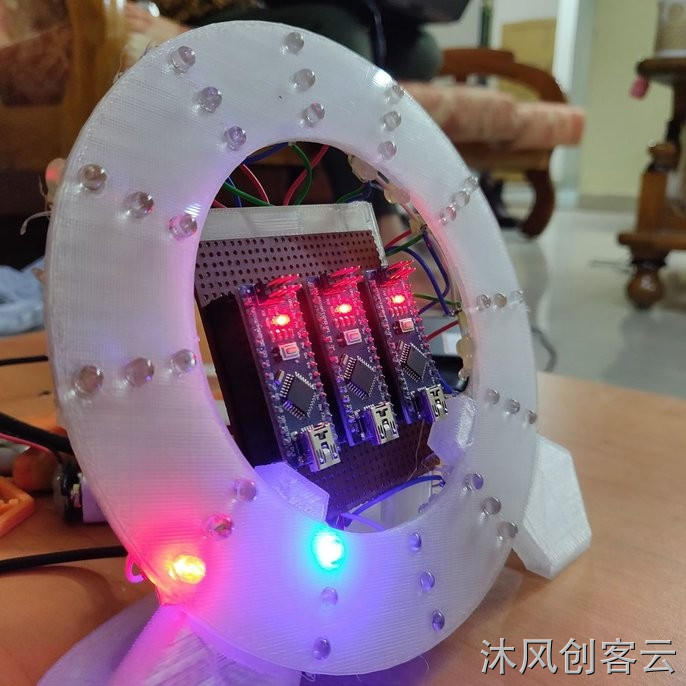

这是一个简单的基于arduino的3D打印时钟，带有闪烁的LED，用于显示小时，分钟和秒数。我们在TINKERCAD中设计并编码了整个时钟。
TINKERCAD是非常简单的基于Web的CAD软件，它允许您设计3D模型，还具有电路功能，允许您编码和模拟电路。按照以下说明自己制作一个！
我们为您提供了用于3D打印的.STL文件，arduino编程的编码以及一些过程。请享用！
第1步：组件/部件
· 3D打印部件（说明中的链接）
· 36x LED灯（每种颜色3种12x LED）
· 3x arduino nano 3x100Ω（欧姆）电阻器
· PCB板
· 多芯电缆
· 烙铁和电线
· 热胶枪
· 12 V电源插座
· 12 V适配器
· 6个PCB母头连接器部件，带15个引脚
第2步：3D打印部件
我们为您提供了此项目的两个.STL文件。第一个是钟面板，第二个是PCB板底板。我们建议使用以下打印设置：
钟盘：
· 填充： - 20％
· 分辨率： - 0.2mm
· 筏： - 没有
· 支持： - 没有
PCB板底板：
· 填充： - 20％
· 分辨率： - 0.2mm
· 筏： - 没有
· 支持： - 是的
第3步：LED灯组件
使用3D打印的钟面，将LED组装到每个孔中。有三层LED，每层代表以下内容：
第1层=外层= RED =秒
第2层=中间层=绿色=分钟
第3层=内层=蓝色=小时
有一次，所有LED都放在钟面板上，我们需要使用烙铁（切断任何额外的电线）将每层LED灯的所有负极从一层连接到多芯电缆的一条线。对每层LED重复此过程。注意，LED的较长端是正极，较短的是负极。
我们使用热胶枪来固定任何松散的末端。
第4步：PCB板组装
拿一块PCB板切成75 x 70mm。
将每个母PCB连接器连接到PCB板，然后焊接它们以固定它们。这些需要间隔足够，以便arduino nano可连接到它们，每个arduino板之间有间隙。
取出PCB板并将其放入3D打印的PCB板上。现在将钟面放入PCB板上的凹槽中。
步骤5：PCB电路组装
每个LED层需要连接到arduino板，如下所示：
12点 - D2
1点 - D3
2点 - D4
3点-D5
4点 - D6
5点 - D7
6点 - D8
7点 - D9
8点 - D10
9点 - D11
10点 - D12
11点 - A1
确保每个层都连接到以下arduino板：
第1层=外层=秒= arduino 1（最左侧）
第2层=中间层=分钟= arduino 2（中）
第3层=内层=小时= arduino 3（最右边）
将电源插孔连接到PCB板。
第6步：这是编码时间
我们在Tinkercad中使用块编码完成了所有编码。不需要编码背景。为了方便您，我们为您提供了具有此项目所需编码的文件。
将我们提供的整个代码复制到arduino软件中，然后进入工具>板> Arduino nano然后转到处理器> ATmega328P。选择已连接arduino的端口并上传代码
确保你将秒针arduino代码上传到一个arduino板，分钟到秒arduino，以及时针到第三个arduino。
第7步：现在几点了？
在上午11:59凌晨将电缆插入插座，现在您的时钟运行完美！这是你会看到的：
第1层=外层=秒=每5秒更改一次位置
第2层=中间层=分钟=每5分钟更改一次位置
第3层=内层=小时 - 每1小时更改一次位置
（因为我们在这种情况下使用了简单的块编码，我们在设置时钟时受到限制）
